PQ-E300电能质量分析仪

添加时间:2020-05-05 12:00:04  浏览次数:

       PQ-E300三回路高端电能质量分析仪,是我公司经过长期市场调研,根据大量用户需求,专门针对电力系统及企业高端用户自主研发的一款高性能电能质量分析仪,可广泛应用于电力系统、电厂、科研单位、大型高耗能企业、能源治理等行业,设备采用104嵌入式工控+DSP数据采样模式,具有极强的数据处理能力用来完成数据的采集与分析,核心硬件处于国内先进水平。

       设备综合了数据采集与数据分析的一体化功能,在仪器内部就可进行数据分析、报表生成上报。 12英寸触控真彩液晶显示屏,图形显示更清晰细腻。支持触控操作,同时支持外接鼠标键盘,操作灵活方便。PQ-E300电能质量分析仪测量精度高,具备三通道并行测量能力,使测量工作更高效快捷。是对要求测试精度高、同时测量多条线路用户的理想选择。

主要技术特点

1、PQ-E300电能质量分析仪既是一台分析仪器,同时也是一台高端的工业电脑,内置了数据分析系统,具备趋势曲线、趋势对比、ITIC曲线、录波回放、柱状图、合格率分析、国标报表等分析功能,在测量的同时就可以进行数据分析,免去了数据导出到单独后台进行分析的烦恼。

2、PQ-E300 采用三回路并行采样设计方案,可以同时检测三条回路,节约大量的检测时间,提高工作效率的同时,也可以进行关联线路相互影响的对比测试,深入发掘谐波串扰源。

设备配备了12英寸大屏幕彩色触控显示屏,可显示数据、波形、频谱、矢量图,中文操作界面并配有汉字提示信息,人机对话界面友好,用户可以通过分析矢量图查看设备接线是否正确。

4、内置大容量FLASH存储器,存储时间间隔10~ 60秒可调,按60秒时间间隔可连续存储24个月,满足长期监测试验点需求。

5、具备USB接口、可将数据同步存储至U盘,或将设备内部存储器存储的历史数据数据导出到U盘,方便将数据直接拷贝到后台管理计算机。

6、具备网络接口,与电脑无线互联,轻松将数据导入电脑,配合功能强大的数据分析软件,对数据行全面分析

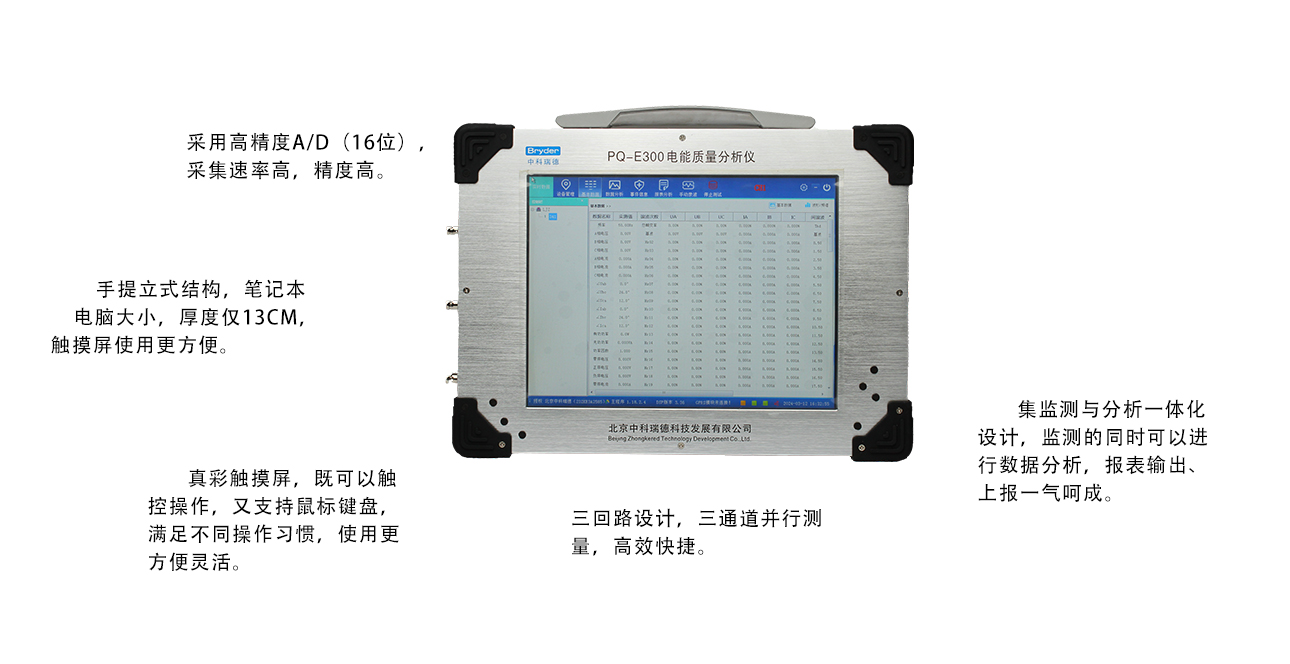

7、手提式结构设计,体积只有笔记本电脑大小,厚度仅13CM,携带方便。既可用于现场测量使用,也可用做实验室的标准计量设备。

10、用于电力设备调整及运行过程动态监视,帮助用户解决电力设备调整及投运过程中出现的问题。

11、测试分析电力系统中无功补偿及滤波装置动态参数并对其功能和技术指标作出定量评价。



主要功能

基本数据

电压有效值、电流有效值、相角、矢量图、总功率、视在功率、有功功率、无功功率、功率因数、基波有功功率、基波无功功率、基波功率因数、基波相角等数据。

频率偏差

频率、频率偏差,测量方法满足国标GB/T 15945-2008

电压偏差

测量方法满足国标GB/T 12325-2008

三相不平衡

电压不平衡、电流不平衡、电压序分量(正序、负序,零序)、电流序分量(正序、负序,零序) 测量方法满足国标GB/T 15543-2008

谐波

电压总谐波畸变率、电流总谐波畸变率、谐波电压含有率(2-65次)、谐波电流含有率(2-65次)谐波电流有效值(2-65次)、谐波相角、谐波功率。测量方法满足国标GB/T 14549-93

间谐波

间谐波电压含有率(0.1-49.5次)、间谐波电流含有率(0.1-49.5次)、间谐波电流有效值(0.1-49.5次),测量方法满足国标GB/T 24337-2009

波动和闪变

电压波动、短时间闪变、长时间闪变,满足国标GB/T 12326-2008

暂态事件

具备电压骤升、电压骤降、电压短时中断事件记录功能。数据记录包括事件特征数据(电压有效值极值、事件持续时间等)及波形数据。测量方法满足IEC 6100-4-30和国标GB/T 18481-2001



设备参数

项目

参数

项目

参数

通道数

三通道(3U3I)

录波时间误差

≤0.02s

测量范围

电压:0~700V

电流:5A钳表(选配500A、1000A、6000A)

录波时间长度

170个周波

频率误差

≤0.01 Hz

相角误差

≤0.5º

谐波误差

A级

功率误差

≤0.2%

间谐波误差

A级

显 示 屏

12英寸触控真彩液晶显示屏

电压偏差误差

≤0.2%

工作电源

AC 100-240V~50/60Hz

三相不平衡度误差

≤0.2%

功耗

≤10VA

电流不对称因数

≤1%

环境温度

-5℃~55℃

波动误差

≤0.2%

相对湿度

0~95% 无冷凝

闪变误差

Pst≤5%  Plt≤5%

外观尺寸

360×260×130 (宽×高×深)

暂态事件误差

幅度误差≤1%标称电压

重量

5.5Kg

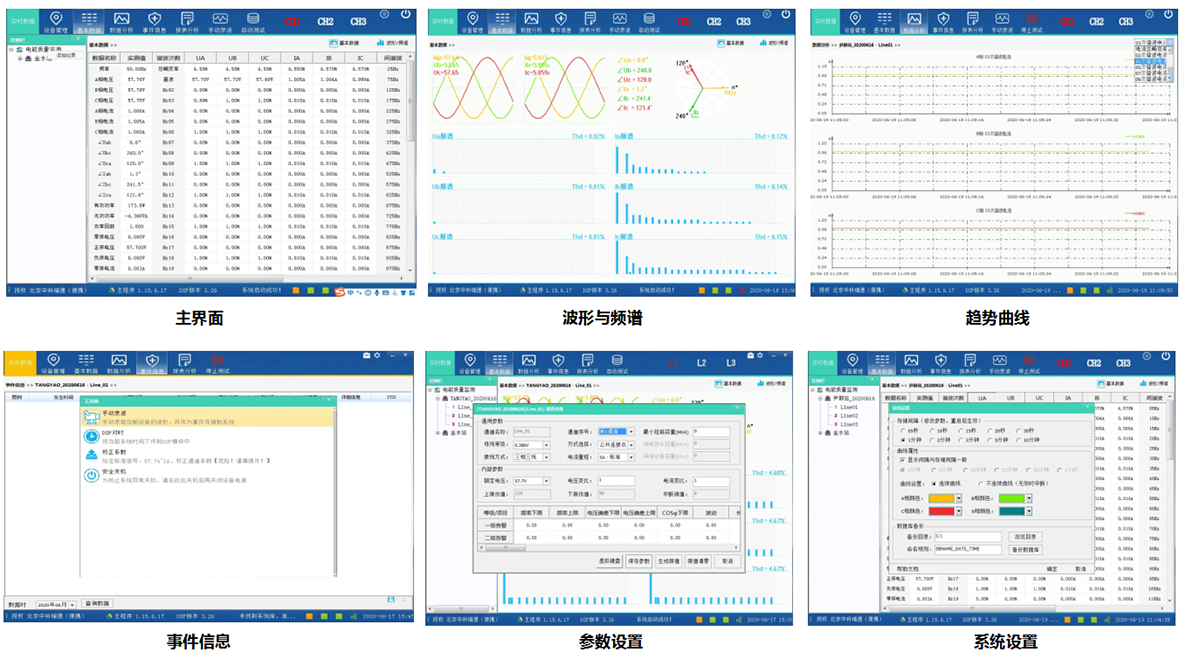

主要显示界面

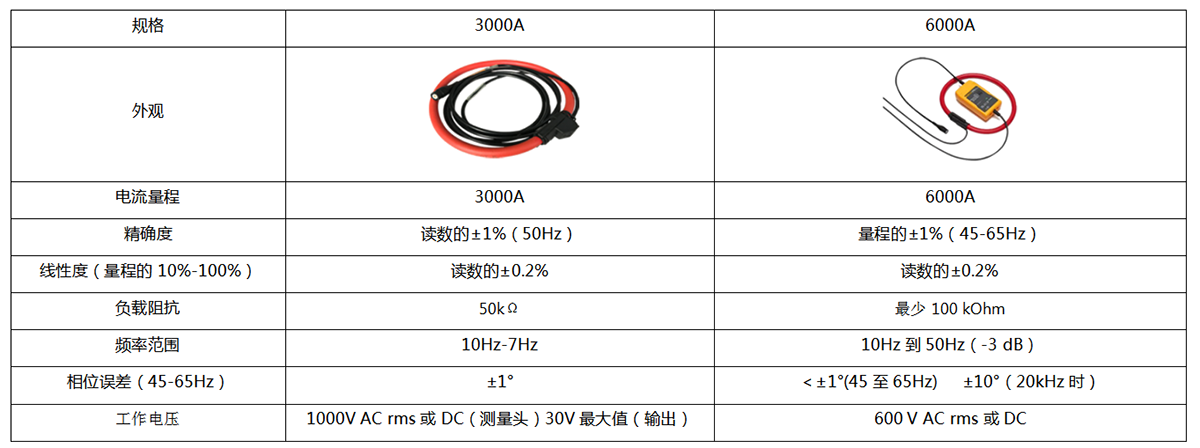

配件选型



基本配置
